一般在做水池的时候要用到刚性防水套管,它是管道通向水池的通道。但是普通的套管很难密封,从而从套管与管道之间会有漏水,套管与墙壁之间也易漏水。只用防水套管的话解决了套管与墙壁之间的漏水,还不能解决套管与管道之间的密封,柔性防水套管正好可以解决两种问题。刚性防水套管是只在套管外壁焊接止水环。根据设计院工程图纸,提前将刚性防水套管预埋于混凝土墙内,如果仅仅是考虑管道的穿墙,而不考虑穿墙后,墙体两面的防水性能以及管道的位移变形,多用于地下室,楼层穿墙管道。
柔性防水套管的标准是02S404防水套管标准,但是产品的型号没有给于明确的产品型号,我公司制造的柔性防水套管型号为RT1-A型,这里为大家讲解我公司柔性防水套管型号标注含义,R指柔性,标注G的话就是刚性的意思,T是套管,1是Ⅰ型密封胶圈形式,2的话就是Ⅱ型密封胶圈密封形式,A是A型防水套管,标注B就是B型防水套管。

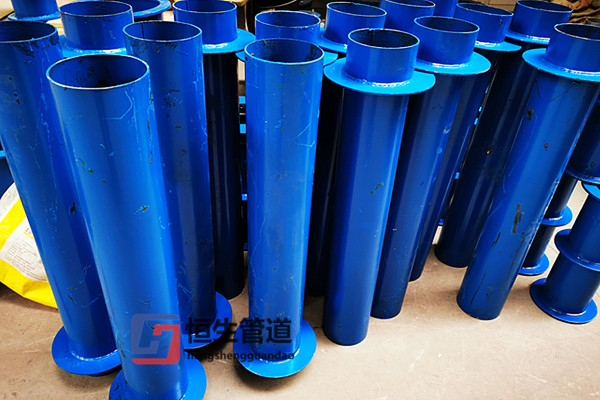

刚性防水套管型号说明
GT-1是刚性防水套管的型号,02S404防水套管标准中刚性防水套管分为ABC三种类型,也相对GT-1/GT-2/GT-3三种型号,关于防水套管的型号没有给于明确标准,我公司跟据多年的防水套管经验标注刚性防水套管为GT-1型,直至现在业内刚性防水套管型号也都以GT1型为标准。
规格 | 工作管尺寸 | 挡圈外径 | 套管管外径 | 翼环外径 | 管厚 | 环厚 |
DN | D1 | D2 | D3 | D4 | δ | b |
50 | 60 | 80 | 114 | 225 | 3.5 | 10 |
65 | 75.5 | 95 | 121 | 230 | 3.75 | 10 |
80 | 89 | 110 | 140 | 250 | 4 | 10 |
100 | 108 | 130 | 159 | 270 | 4.5 | 10 |
125 | 133 | 155 | 180 | 290 | 6 | 10 |
150 | 159 | 180 | 219 | 330 | 6 | 10 |
200 | 219 | 240 | 273 | 385 | 8 | 12 |
250 | 273 | 295 | 325 | 435 | 8 | 12 |
300 | 325 | 345 | 377 | 500 | 10 | 14 |
350 | 377 | 400 | 426 | 550 | 10 | 14 |
400 | 426 | 445 | 480 | 600 | 10 | 14 |
450 | 480 | 500 | 530 | 650 | 10 | 14 |
500 | 530 | 550 | 590 | 730 | 10 | 16 |
600 | 630 | 660 | 690 | 930 | 10 | 16 |
700 | 720 | 750 | 790 | 920 | 10 | 16 |
800 | 820 | 850 | 880 | 1020 | 10 | 16 |
900 | 920 | 950 | 980 | 1120 | 10 | 16 |
1000 | 1020 | 1050 | 1080 | 1230 | 10 | 16 |
1200 | 1220 | 1250 | 1290 | 1430 | 12 | 20 |
1400 | 1420 | 1450 | 1490 | 1630 | 12 | 20 |
1600 | 1620 | 1650 | 1690 | 1830 | 14 | 20 |
1800 | 1820 | 1850 | 1900 | 2040 | 16 | 20 |
2000 | 2020 | 2050 | 2100 | 2240 | 16 | 20 |
刚性防水套管尺寸表 执行标准《02S404防水套管》建筑标准设计图集 |
河南恒生管道制造有限公司多年来制造防水套管系列产品:02S404柔性防水套管、02S404刚性防水套管、07FS02防空地下室给排水设施安装图集防空地下室密闭套管、07FD02防空地下室电气设备安装图集电气用套管、07FK02 防空地下室通风设备安装图集通风套管、S312防水套管、热镀锌防水套管、加长型防水套管、双面密封型柔性防水套管、不锈钢材质防水套管。欢迎全国广大工程管道配套商与施工单位来电咨询订购。
