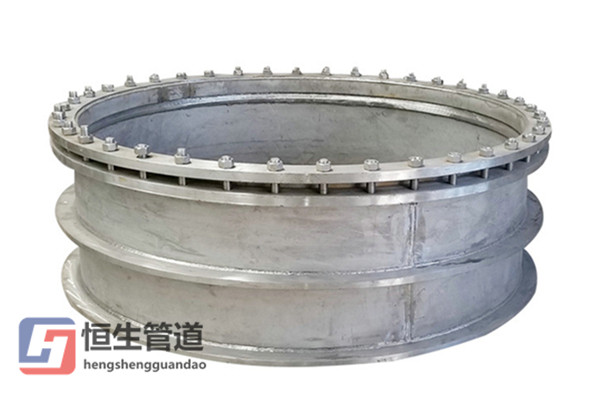

不锈钢柔性防水套管是和柔性防水套管同样使用效果功能,主要应用于水池或有震动墙体,不锈钢304材质柔性防水套管在抗腐蚀性能上大大优于普通碳钢柔性防水套管,在有防腐要求、或酸碱类管道安装时,应选择不锈钢304、316材质柔性防水套管。
不锈钢防水套管可分为:不锈钢刚性防水套管和不锈钢柔性防水套管两种。管道穿越楼面屋面预埋刚性防水套管,能有效预防楼板渗漏水,在建筑给排水工程中普遍采用;自来水、厂房、人防工程、污水处理厂的清水池、污水池需要管道通过水泥墙穿过,并且需要能上下活动的,那么就需要柔性防水套管。这两种防水套管在用于与腐蚀介质接触时,那设计人员应该根据介质性质及防腐要求,选择适用的耐腐蚀材料---316L不锈钢材料、304不锈钢材料、201不锈钢材料等等。
规格 | 工作管道 | 套管管径 | 压盖内径 | 中心距 | 法兰外径 | 套管壁厚 | 上盘厚度 | 中、下盘厚 |
DN | D1 | D2 | D3 | D4 | D5 | δ2 | b1 | b2 |
50 | 60 | 95 | 65 | 145 | 200 | 3.5 | 14 | 12 |
65 | 76 | 114 | 80 | 165 | 220 | 3.75 | 14 | 12 |
80 | 89 | 127 | 95 | 180 | 235 | 4 | 18 | 12 |
100 | 108 | 146 | 114 | 200 | 255 | 4 | 18 | 12 |
125 | 133 | 180 | 140 | 235 | 290 | 4 | 18 | 12 |
150 | 159 | 203 | 165 | 260 | 315 | 4.5 | 18 | 12 |
200 | 219 | 265 | 226 | 320 | 375 | 6 | 18 | 12 |
250 | 273 | 325 | 280 | 380 | 435 | 8 | 18 | 12 |
300 | 325 | 377 | 333 | 435 | 495 | 10 | 22 | 16 |
350 | 377 | 426 | 385 | 485 | 545 | 10 | 22 | 16 |
400 | 426 | 480 | 435 | 540 | 600 | 10 | 22 | 16 |
450 | 480 | 530 | 488 | 590 | 650 | 10 | 22 | 16 |
500 | 530 | 585 | 538 | 645 | 705 | 10 | 22 | 16 |
600 | 630 | 690 | 640 | 755 | 820 | 10 | 26 | 20 |
700 | 720 | 780 | 730 | 845 | 910 | 10 | 26 | 20 |
800 | 820 | 880 | 830 | 950 | 1020 | 10 | 30 | 20 |
900 | 920 | 980 | 930 | 1050 | 1120 | 10 | 30 | 20 |
1000 | 1020 | 1080 | 1030 | 1150 | 1220 | 10 | 30 | 20 |
建筑标准设计图集《02S404防水套管图集》
河南恒生管道制造有限公司多年来制造防水套管系列产品:02S404柔性防水套管、02S404刚性防水套管、07FS02防空地下室给排水设施安装图集防空地下室密闭套管、07FD02防空地下室电气设备安装图集电气用套管、07FK02 防空地下室通风设备安装图集通风套管、S312防水套管、热镀锌防水套管、加长型防水套管、双面密封型柔性防水套管、不锈钢材质防水套管。
欢迎全国广大工程管道配套商与施工单位来电咨询订购。
